Wissenswertes rund ums Dach – damit Sie wissen wovon wir reden

Hier wollen wir Ihnen einige Fachausdrücke und Fachbegriffe rund um das Dach vermitteln. In Zusammenhang mit Dachdeckerarbeiten werden Sie immer wieder Fachausdrücke hören die für uns alltäglich, aber für Sie als Auftraggeber nicht immer verständlich sind.

Aus diesem Grund stellen wir Ihnen einige der wichtigsten Fachausdrücke vor:

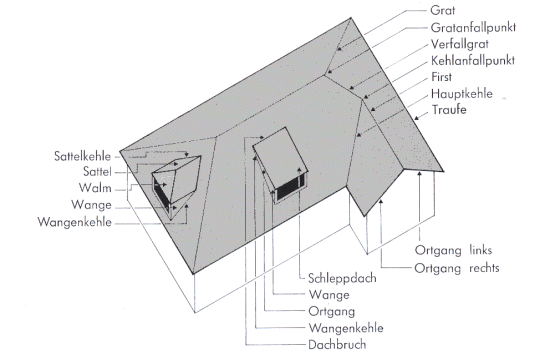

8_fagen

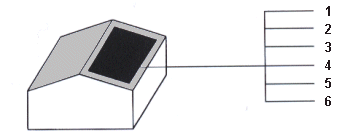

Flächenformziegel

1_fagen 1 – Lüftungsziegel
2 – Dunstrohrziegel/Durchgangsziegel
3 – Dunstrohrziegel mit Kappe
4 – Antennenziegel
5 – Trittziegel
6 – Schneestopziegel

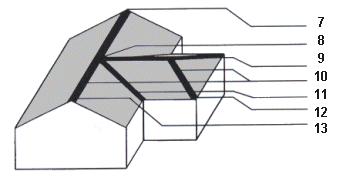

First-, Grat- und Kehlziegel

2_fagen 7 – Firstanfangziegel
8 – Firstkreuzung
9 – Gratkappe, Gratglocke
10 – First- und Gratziegel
11 – Kehlziegel
12 – Gratanfangziegel
13 – Firstendziegel

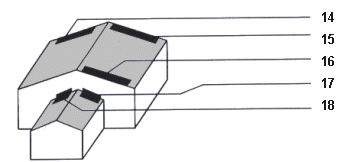

Kantenziegel in Sparrenrichtung

3_fagen 14 – Ortgangziegel, links
15 – Ortgangziegel, rechts
16 – Doppelwulstziegel
17 – Seitenanschlußziegel, rechts
18 – Seitenanschlußziegel, links

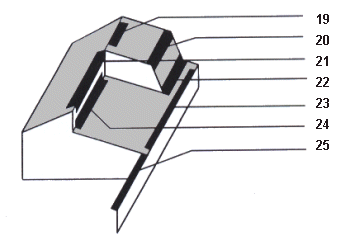

Kantenziegel in Dachbreite

4_fagen 19 – Firstanschlußziegel
20 – Mansardziegel
21 – Pultdachziegel
22 – Schleppdachziegel
23 – Traufziegel, Traufbiber
24 – Wandanschlußziegel, firstseitig
25 – Mauerabdeckziegel

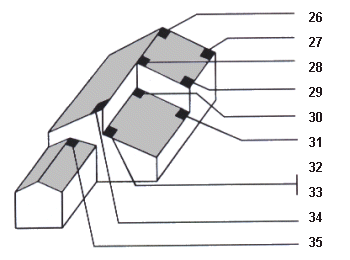

Eckziegel

5_fagen 26 – Firstanschluß – Ortgangziegel
27 – Trauf – Ortgangziegel
28 – First – Doppelwulstziegel
29 – Trauf – Doppelwulstziegel
30 – Wand – Seitenanschlußziegel
31 – Trauf – Seitenanschlußziegel
32 – Wandanschluß – Doppelwulstziegel
33 – Wandanschluß – Ortgangziegel
34 – Pultdach – Ortgangziegel
35 – First – Seitenanschlußziegel

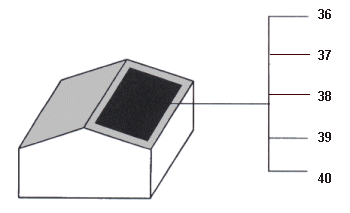

Fläche

6_fagen 36 – Durchgangspfanne mit: Dunstrohraufsatz, Sani-Lüfter, Antennenaufsatz, Abgaskalotte
37 – Schneefangvorrichtung
38 – Lichtpfanne, Lichtbilder
39 – Dachausstiegsfenster
40 – Laufstege, Trittstufen, Einzeltritte

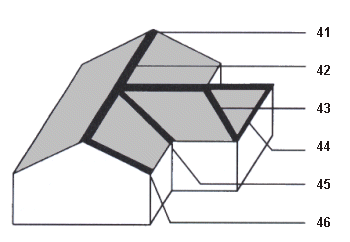

First, Grat, Kehle, Traufe, Ortgang

7_fagen 41 – Firstabschlußelement
42 – Firstlüftungselement
43 – Gratlüftungselement
44 – Trauflüftungselement
45 – Kehlelement
46 – Ortgangelement
